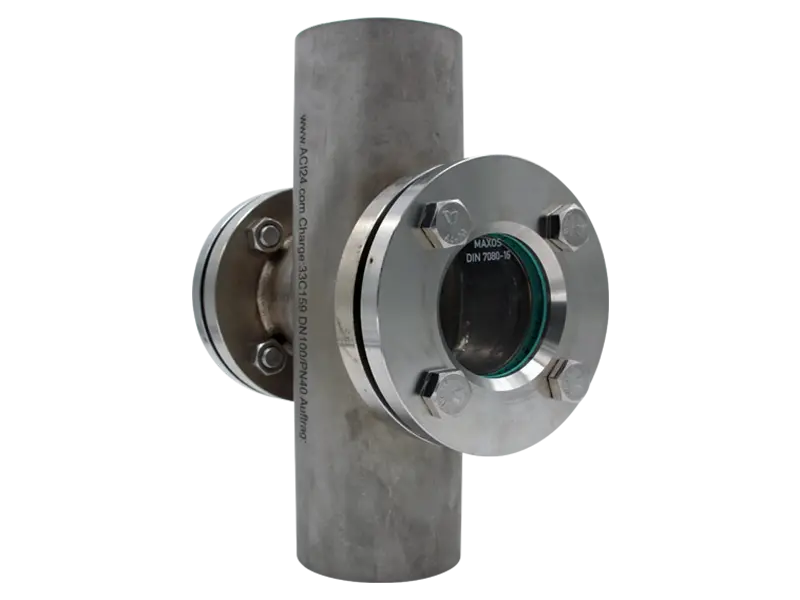

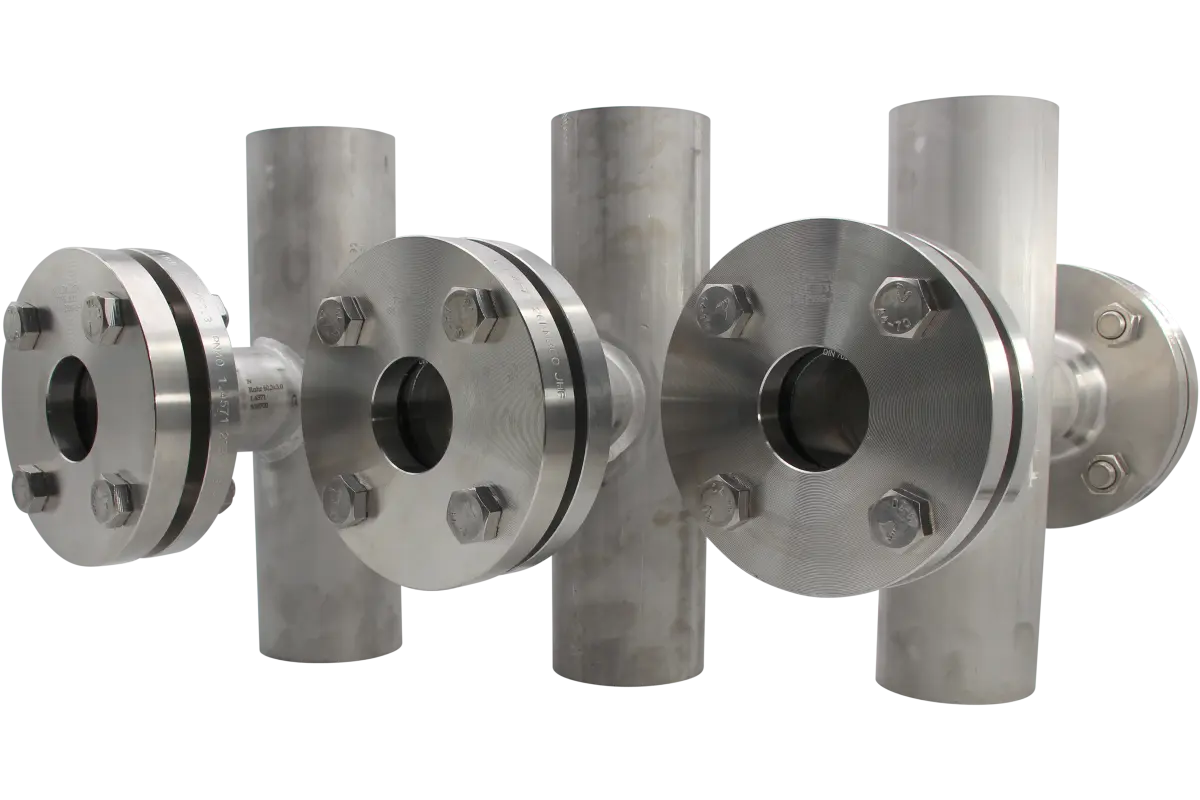

Akış Gözetleme Camı Tip 531 PN 10/63
SKU: MG-531
Yüz yüze ölçülü sağlam Tip 531 akış gözetleme camını keşfedin; 63 barg'a kadar basınçlar, 320 °C'ye kadar sıcaklıklar ve özelleştirilebilir contalar için uygundur.
Siparişe / Teklife Kapalı • MG
Bu Ürün Şu An Siparişe Kapalıdır
Bu ürün ve kategorisi geçici olarak sipariş/teklif alımına kapalıdır. Teknik spesifikasyonları, CAD çizimlerini ve ürün detaylarını sergileme amacıyla inceleyebilirsiniz.
Yüz yüze ölçülü sağlam Tip 531 akış gözetleme camını keşfedin; 63 barg'a kadar basınçlar, 320 °C'ye kadar sıcaklıklar ve özelleştirilebilir contalar için uygundur.
Teknik Veriler
Çizim ve Ölçüler
Akış Gözetleme Camı Tip 531 PN 10/63
| Dimension | DN 40 | DN 50 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BL | 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D1 | 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160 |
| AL | 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800 |
| C | 48,3 | 60,3 | 88,9 | 114,3 | 139,7 | 168,3 | 168,3 | 219,1 | 273 | 355,6 | 406,4 |
| WT | 2,6 | 2,9 | 3,2 | 3,6 | 4 | 4,5 | 6,3 | 7,1 | 8 | 8,8 | 11 |
* Tüm ölçüler mm cinsindendir.
- 2) All dimensions are executed according to the standard - as far as constructively possible. Otherwise, the information from the order confirmation and the customer drawing applies. Dimensions correspond to the nominal pressure stage PN 16, other pressure stages may differ
Hızlı Bakış
Anma Çapı DN
40 · 50 · 80 · 100 · 125 · 150 · 200 · 250 · 300 · 350 · 400
Anma Basıncı PN
10 · 16 · 25 · 40 · 63
Sıcaklık
80°C · 130°C · 150°C · 175°C · 180°C · 200°C · 280°C · 300°C · 320°C
