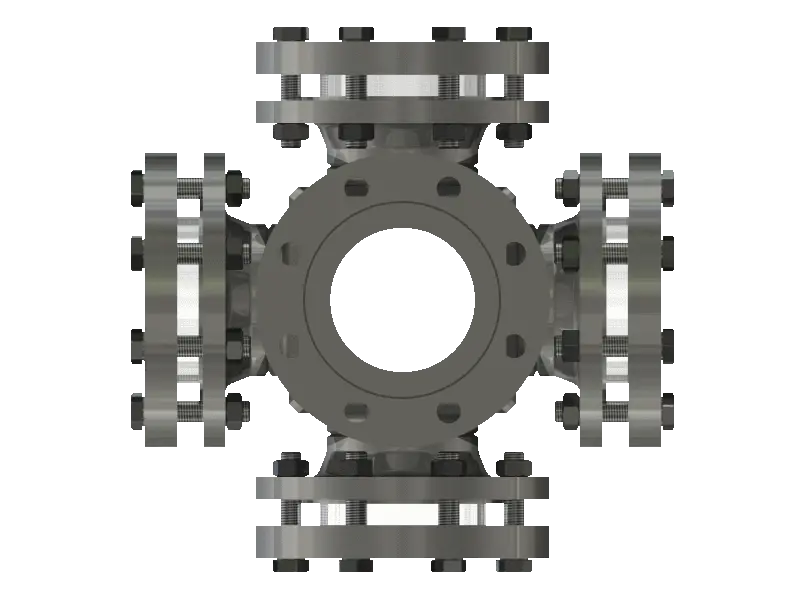

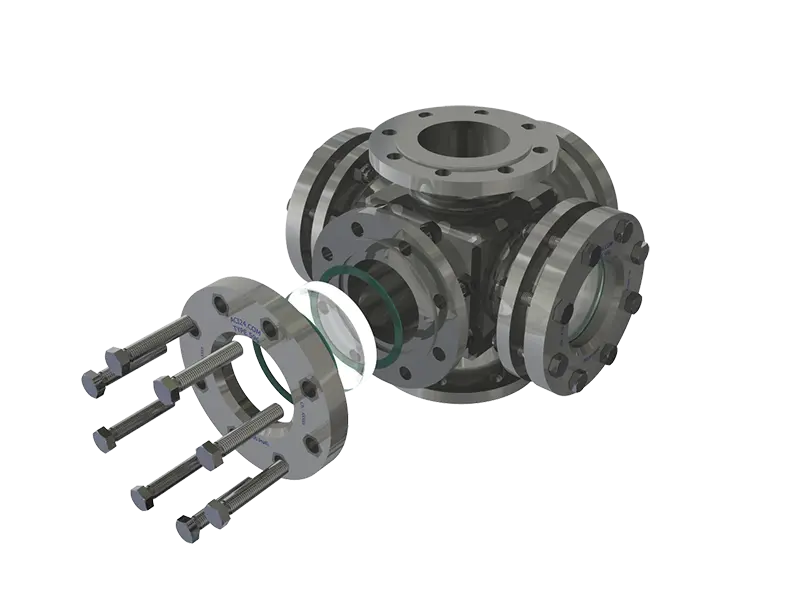

Akış Gözetleme Camı Tip 596 PN 16/400
SKU: MG-596
4 görüş pencereli Tip 596 akış gözetleme camını keşfedin; 400 barg'a kadar yüksek çalışma basınçları ve 320 °C'ye kadar sıcaklıklar için idealdir.
Siparişe / Teklife Kapalı • MG
Bu Ürün Şu An Siparişe Kapalıdır
Bu ürün ve kategorisi geçici olarak sipariş/teklif alımına kapalıdır. Teknik spesifikasyonları, CAD çizimlerini ve ürün detaylarını sergileme amacıyla inceleyebilirsiniz.
4 görüş pencereli Tip 596 akış gözetleme camını keşfedin; 400 barg'a kadar yüksek çalışma basınçları ve 320 °C'ye kadar sıcaklıklar için idealdir.
Teknik Veriler
Çizim ve Ölçüler
Akış Gözetleme Camı Tip 596 PN 16/400
| Dimension | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 |
|---|---|---|---|---|---|---|---|
| free view (D1) | 55 | 70 | 83 | 107 | 132 | 159 | 207 |
* Tüm ölçüler mm cinsindendir.
- Total length (BL) DIN EN 558-1 FTF 2
- Flange dimensions DIN EN 1092-1
Hızlı Bakış
Anma Çapı DN
50 · 65 · 80 · 100 · 125 · 150 · 200
Anma Basıncı PN
16 · 40 · 63 · 100 · 160 · 250 · 320 · 400
Sıcaklık
80°C · 130°C · 150°C · 175°C · 180°C · 200°C · 280°C · 300°C · 320°C
