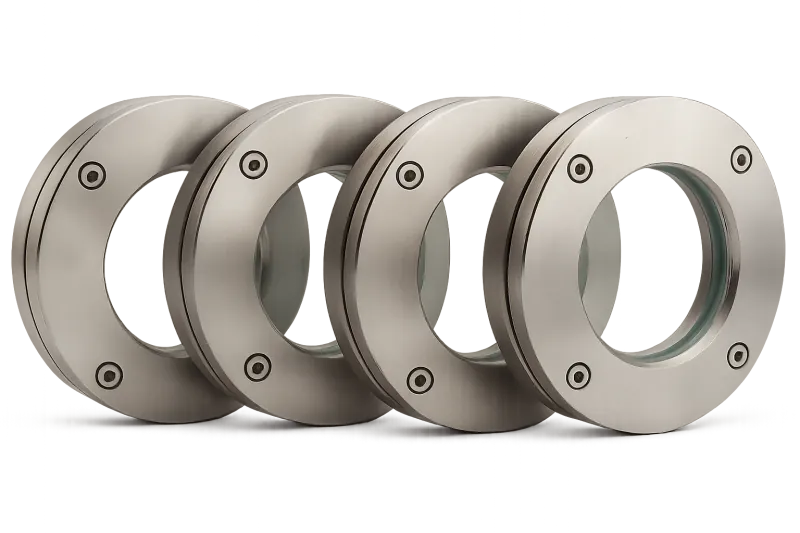

Dairesel Gözetleme Camı PN 0 - Basınçsız
SKU: MG-101
Basınçsız kap, kazan, tank ve silolarda güvenilir görsel izleme için dairesel gözetleme camı. Kaynak ile montaj, DN 50-400.
Siparişe Açık • MG
Basınçsız kap, kazan, tank ve silolarda güvenilir görsel izleme için dairesel gözetleme camı. Kaynak ile montaj, DN 50-400.
* Taahhüt gerektirmez • Genellikle 24 saat içinde teklif sunulur
Teknik Veriler
Armatür Montaj Yapısı
- 1Vidalar
- 2Kapak flanşı
- 3Cam yastığı
- 4Gözetleme camı
- 5Conta
- 6Gövde flanşı
Hızlı Bakış
Anma Çapı DN
50 · 80 · 100 · 125 · 150 · 200 · 300 · 400
Anma Basıncı PN
0
Sıcaklık
80°C · 130°C · 150°C · 175°C · 180°C · 200°C · 280°C · 300°C · 320°C · 400°C
Sıkça Sorulan Sorular

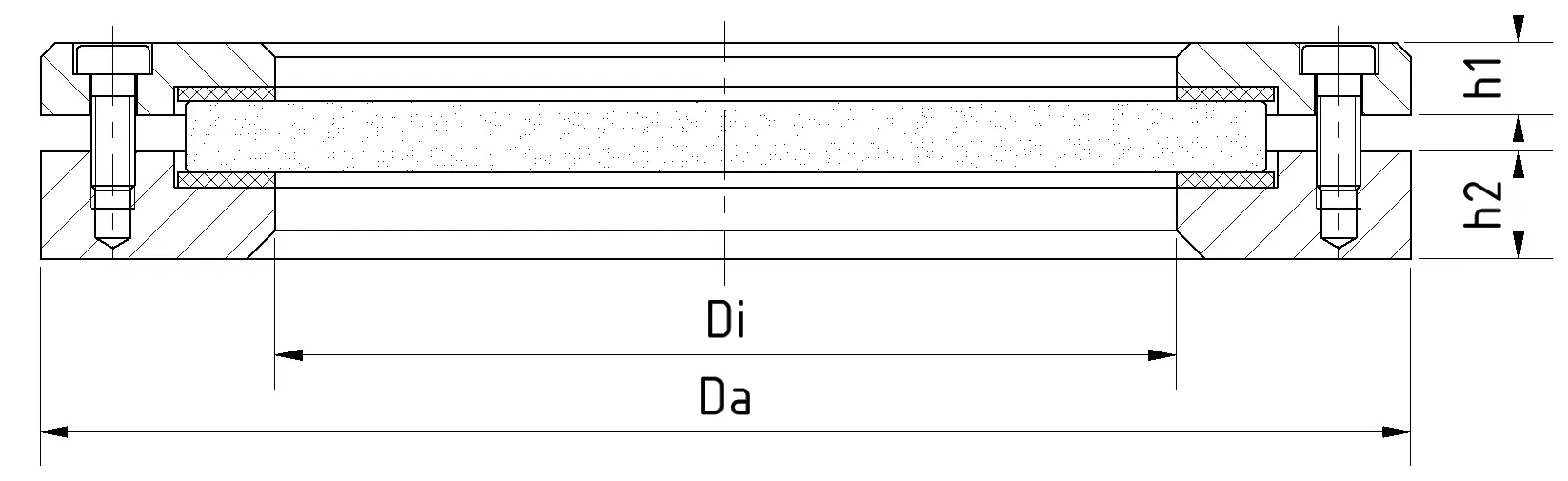

Çizim ve Ölçüler
Dairesel Gözetleme Camı PN 0 - Basınçsız
| Dimension | DN 50 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 300 | DN 400 |
|---|---|---|---|---|---|---|---|---|
| Outside diameter Da [mm] | 140 | 165 | 190 | 215 | 240 | 290 | 370 | 450 |
| Inside diameter Di [mm] | 80 | 100 | 125 | 150 | 175 | 225 | 300 | 370 |
| Dimension h1 [mm] | 10 | 10 | 10 | 10 | 10 | 10 | 15 | 20 |
| Dimension h2 [mm] | 15 | 15 | 15 | 15 | 15 | 15 | 20 | 25 |
| Weight [kg] | 2,0 | 2,8 | 3,2 | 4,3 | 5,1 | 6,8 | 12,2 | 23,0 |
* Tüm ölçüler mm cinsindendir.
