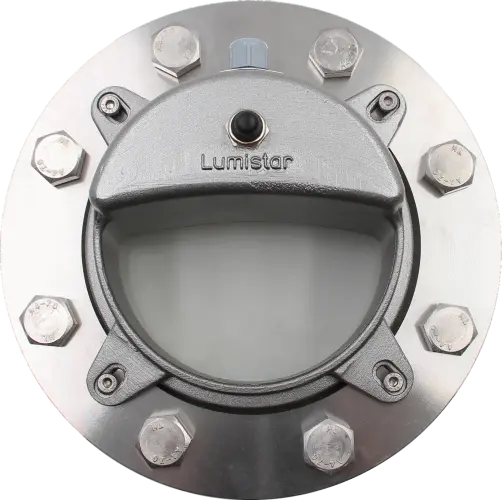

Dairesel Gözetleme Camı Tip 318 anma basıncı 2.5
SKU: MG-318
DIN 28120'ye benzer, kaynak içi veya kaynak üstü için Tip 318, PN 2.5 yuvarlak gözetleme camı seti. Kaplar, tanklar ve silolar için 2.5 bar'a kadar hafif tasarım.
Siparişe Açık • MG
DIN 28120'ye benzer, kaynak içi veya kaynak üstü için Tip 318, PN 2.5 yuvarlak gözetleme camı seti. Kaplar, tanklar ve silolar için 2.5 bar'a kadar hafif tasarım.
* Taahhüt gerektirmez • Genellikle 24 saat içinde teklif sunulur
Teknik Veriler

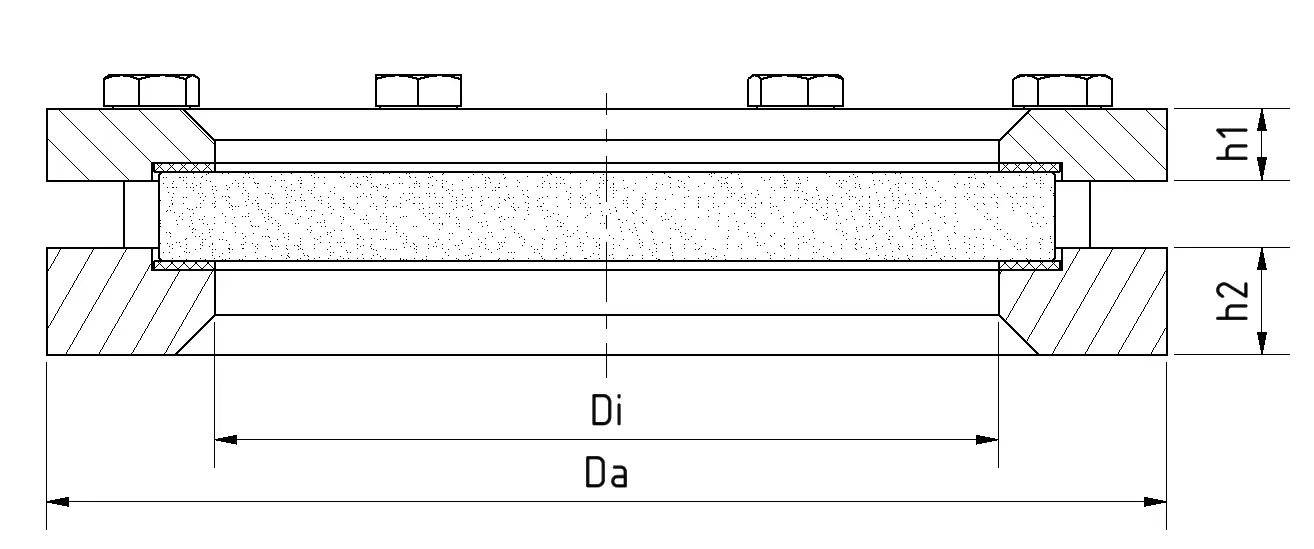

Çizim ve Ölçüler
Dairesel Gözetleme Camı Tip 318 anma basıncı 2.5
| Dimension | DN 50 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 300 | DN 400 |
|---|---|---|---|---|---|---|---|---|
| Da [mm] | 150 | 175 | 200 | 220 | 250 | 300 | 400 | 500 |
| Di [mm] | 80 | 100 | 125 | 150 | 175 | 225 | 305 | 390 |
| h1 [mm] | 12 | 14 | 14 | 16 | 16 | 16 | 20 | 22 |
| h2 [mm] | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Weight [kg] | 3,6 | 5,0 | 5,9 | 7,1 | 8,8 | 11,3 | 21,7 | 35,0 |
* Tüm ölçüler mm cinsindendir.
Armatür Montaj Yapısı
- 1Srews
- 2Cover flange
- 3Glass cushion
- 4Sight glass
- 5Gasket
- 6Base flange
Hızlı Bakış
Anma Çapı DN
50 · 80 · 100 · 125 · 150 · 200 · 300 · 400
Anma Basıncı PN
2,5
Sıcaklık
80°C · 130°C · 150°C · 175°C · 180°C · 200°C · 280°C · 300°C · 320°C · 400°C
