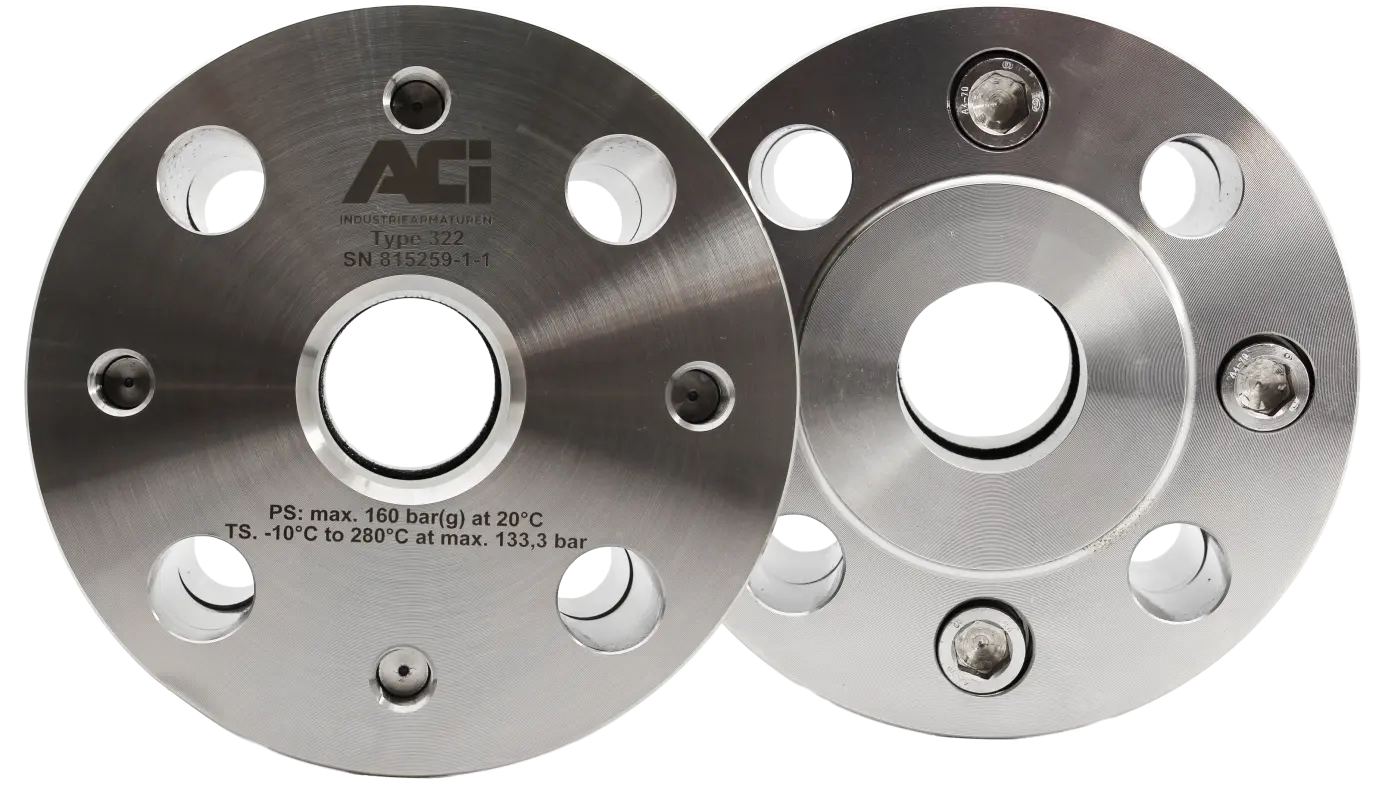

Dairesel Gözetleme Camı Tip 322 PN 40/160
SKU: MG-322
DIN 28121'e benzer, flanş montajı için Tip 322 yüksek basınçlı kap gözetleme camı. PN 40/63/100/160 için güçlendirilmiş, 160 barg'a kadar basınçlar.
Siparişe Açık • MG
DIN 28121'e benzer, flanş montajı için Tip 322 yüksek basınçlı kap gözetleme camı. PN 40/63/100/160 için güçlendirilmiş, 160 barg'a kadar basınçlar.
* Taahhüt gerektirmez • Genellikle 24 saat içinde teklif sunulur
Teknik Veriler
Çizim ve Ölçüler
Dairesel Gözetleme Camı Tip 322 PN 40/160
| Dimension | DN 40 | DN 50 | DN 80 | DN 100 |
|---|---|---|---|---|
| Di [mm] | 40 | 50 | 80 | 100 |
| H (PN 40) [mm] | 84 | 84 | 84 | 104 |
| H (PN 63) [mm] | 84 | 84 | 84 | 104 |
| H (PN 100) [mm] | 84 | 104 | 104 | 104 |
| H (PN 160) [mm] | 94 | 104 | 104 | 121 |
* Tüm ölçüler mm cinsindendir.
- Da [mm] According to DIN EN 1092-1
- L [mm]
- K [mm]

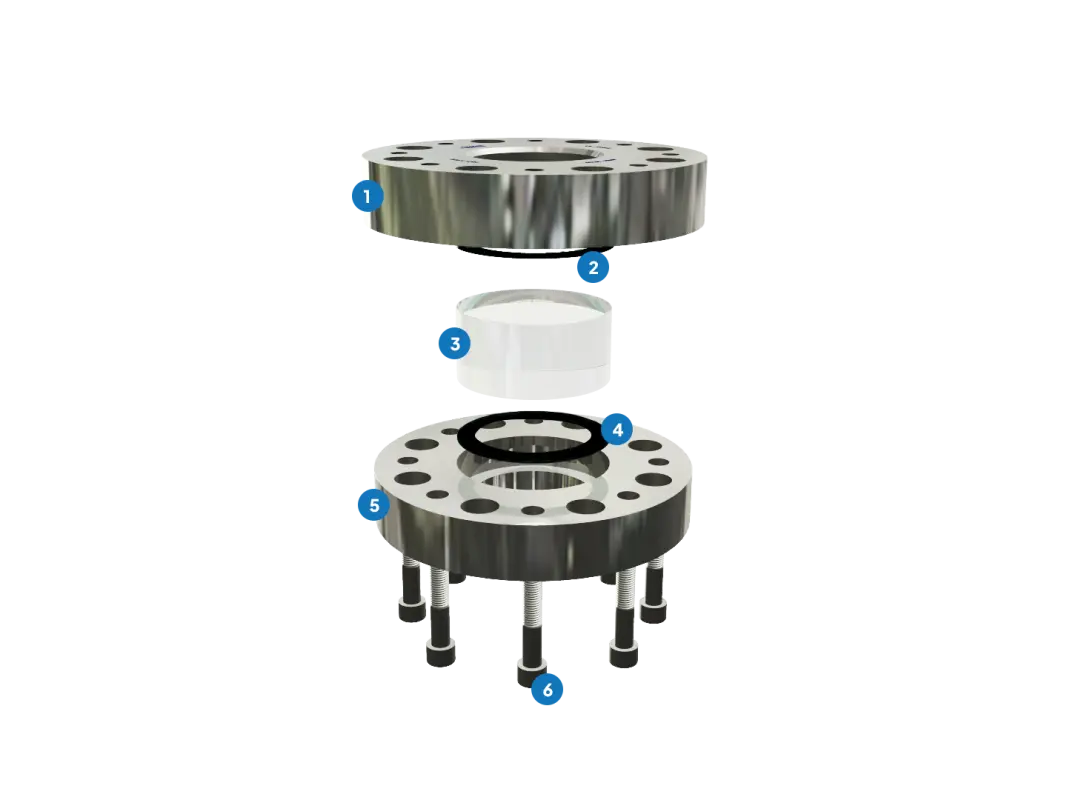

Armatür Montaj Yapısı
- 1Cover flange
- 2Glass cushion
- 3Sight glass
- 4Gasket
- 5Base flange
- 6Screws
Hızlı Bakış
Anma Çapı DN
40 · 50 · 80 · 100
Anma Basıncı PN
40 · 63 · 100 · 160
Sıcaklık
80°C · 130°C · 150°C · 175°C · 180°C · 200°C · 280°C · 300°C
