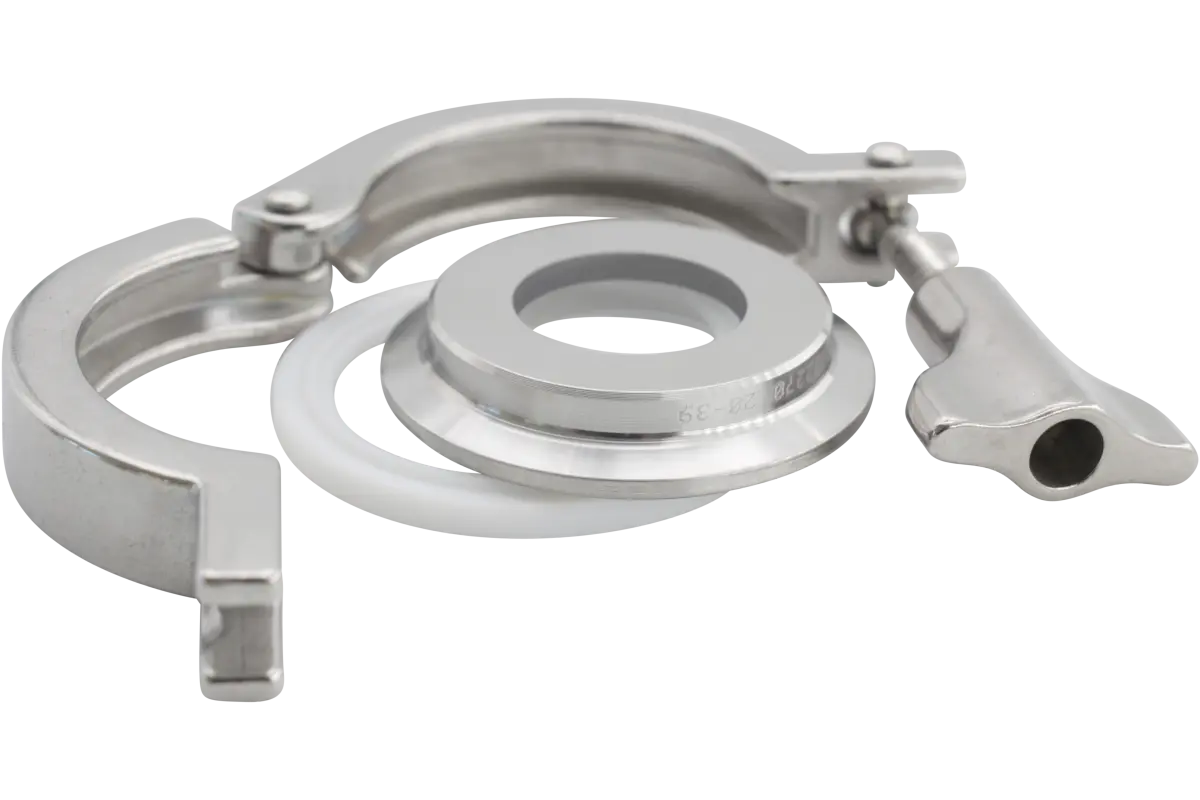

Kelepçe Bağlantılı Gözetleme Camı Tip 328
SKU: MG-328
DIN 32676'ya göre kelepçe bağlantılı gözetleme camı tip 328'i keşfedin. Kullanıcı dostu montaj, kolay temizlik ve çeşitli boyutlarda mevcuttur.
Siparişe / Teklife Kapalı • MG
Bu Ürün Şu An Siparişe Kapalıdır
Bu ürün ve kategorisi geçici olarak sipariş/teklif alımına kapalıdır. Teknik spesifikasyonları, CAD çizimlerini ve ürün detaylarını sergileme amacıyla inceleyebilirsiniz.
DIN 32676'ya göre kelepçe bağlantılı gözetleme camı tip 328'i keşfedin. Kullanıcı dostu montaj, kolay temizlik ve çeşitli boyutlarda mevcuttur.
Teknik Veriler
Çizim ve Ölçüler
Kelepçe Bağlantılı Gözetleme Camı Tip 328
| Dimension | DN 10 | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 250 | DN 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | 34 | 34 | 34 | 50.5 | 50.5 | 50.5 | 64 | 91 | 106 | 119 | 155 | 183 | 233.5 | 287.5 | 338.3 |
| d2 [mm] | 23 | 23 | 23 | 41 | 41 | 41 | 52 | 76 | 90 | 101 | 138 | 160 | 210 | 266 | 316 |
| d3 [mm] | 14 | 14 | 14 | 25 | 25 | 25 | 30 | 40 | 50 | 55 | 70 | 80 | 100 | 140 | 150 |
| d4 [mm] | 27.5 | 27.5 | 27.5 | 43.5 | 43.5 | 43.5 | 56.5 | 83.5 | 97 | 110 | 146 | 174.3 | 225.1 | 278.4 | 328.4 |
| s [mm] | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 16 | 16 | 18 | 22 | 22 |
| Pmax [barg] | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 6 | 6 | 6 | 6 | 6 |
* Tüm ölçüler mm cinsindendir.
Hızlı Bakış
Anma Çapı DN
10 · 15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100 · 125 · 150 · 200 · 250 · 300
Anma Basıncı PN
6 · 10 · 16
Sıcaklık
80°C · 130°C · 150°C · 180°C · 200°C · 280°C · 300°C
