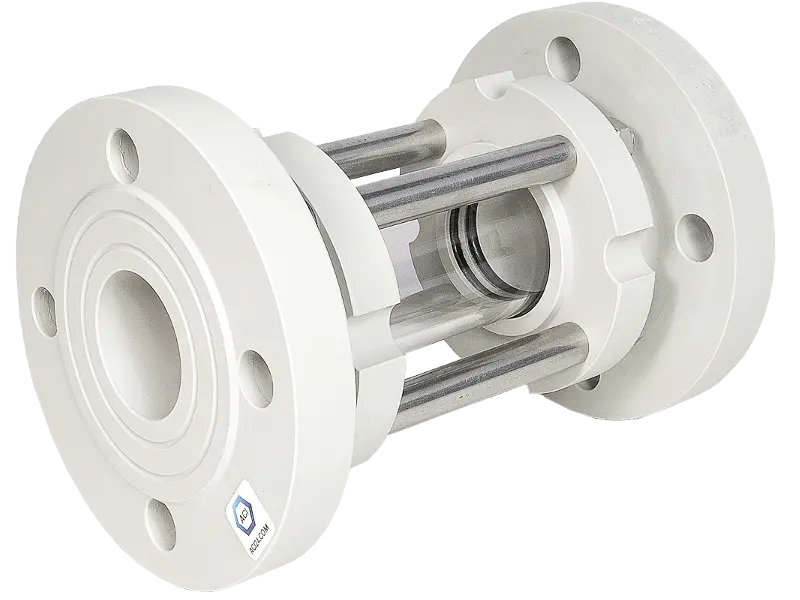

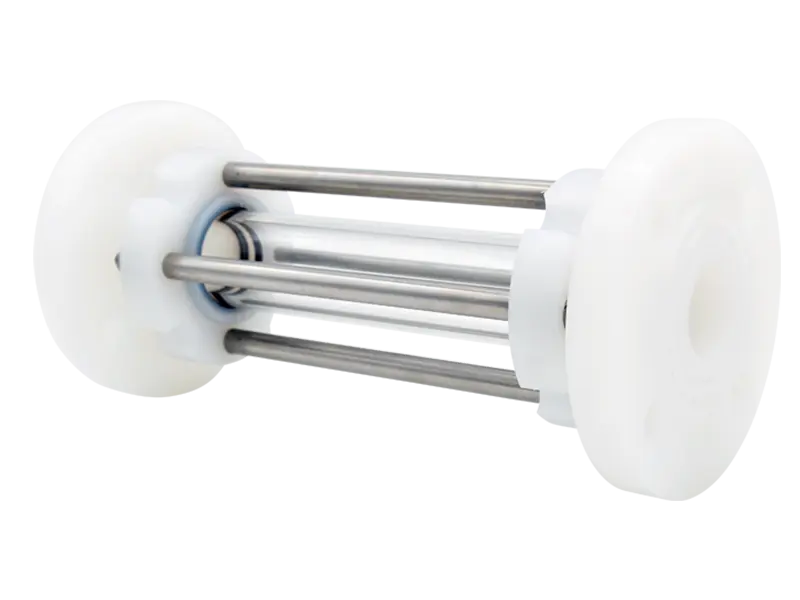

Plastik Cam Halkalı Gözetleme Camı Tip 620K PN 10
SKU: MG-620K
PP, PVC veya PVDF'den üretilen Tip 620K gözetleme camı, çelik teması gerektirmeyen proses ortamları için idealdir. Bakım gerektirmez, hızlı yedek parça için özelleştirilebilir.
Siparişe / Teklife Kapalı • MG
Bu Ürün Şu An Siparişe Kapalıdır
Bu ürün ve kategorisi geçici olarak sipariş/teklif alımına kapalıdır. Teknik spesifikasyonları, CAD çizimlerini ve ürün detaylarını sergileme amacıyla inceleyebilirsiniz.
PP, PVC veya PVDF'den üretilen Tip 620K gözetleme camı, çelik teması gerektirmeyen proses ortamları için idealdir. Bakım gerektirmez, hızlı yedek parça için özelleştirilebilir.
Teknik Veriler
Çizim ve Ölçüler
Plastik Cam Halkalı Gözetleme Camı Tip 620K PN 10
| Dimension | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 150 |
|---|---|---|---|---|---|---|---|---|
| D [mm] | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 285 |
| d [mm] | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 160 |
| L [mm] | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 |
| L1 [mm] | 46 | 58 | 70 | 92 | 116 | 126 | 160 | 240 |
| LK [mm] | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 240 |
| n x d2 [mm] | 4 x ø 14 | 4 x ø 18 | 4 x ø 18 | 4 x ø 18 | 4 x ø 18 | 8 x ø 18 | 8 x ø 18 | 8 x ø 22 |
* Tüm ölçüler mm cinsindendir.
Hızlı Bakış
Anma Çapı DN
25 · 32 · 40 · 50 · 65 · 80 · 100 · 150
Anma Basıncı PN
10
Sıcaklık
80°C
