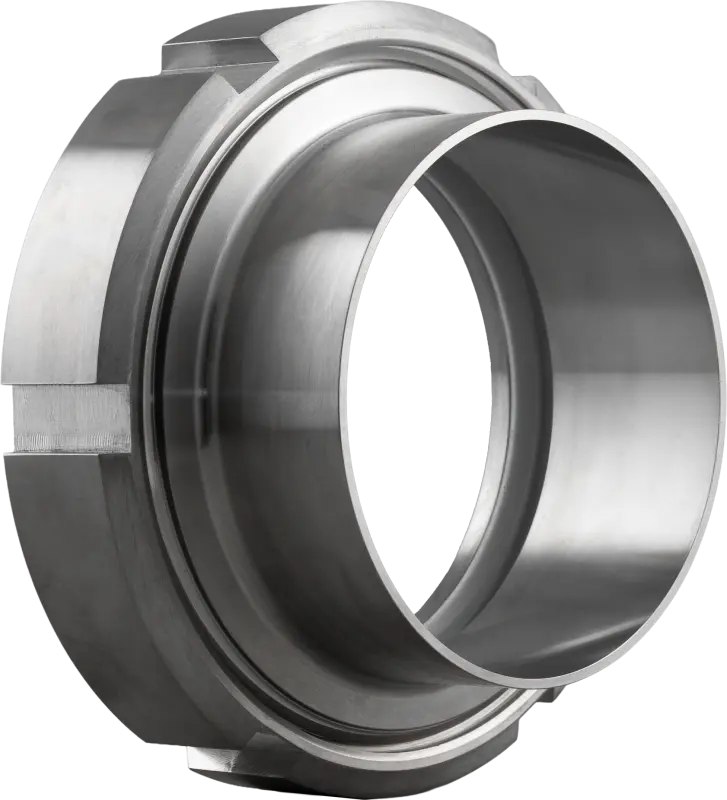

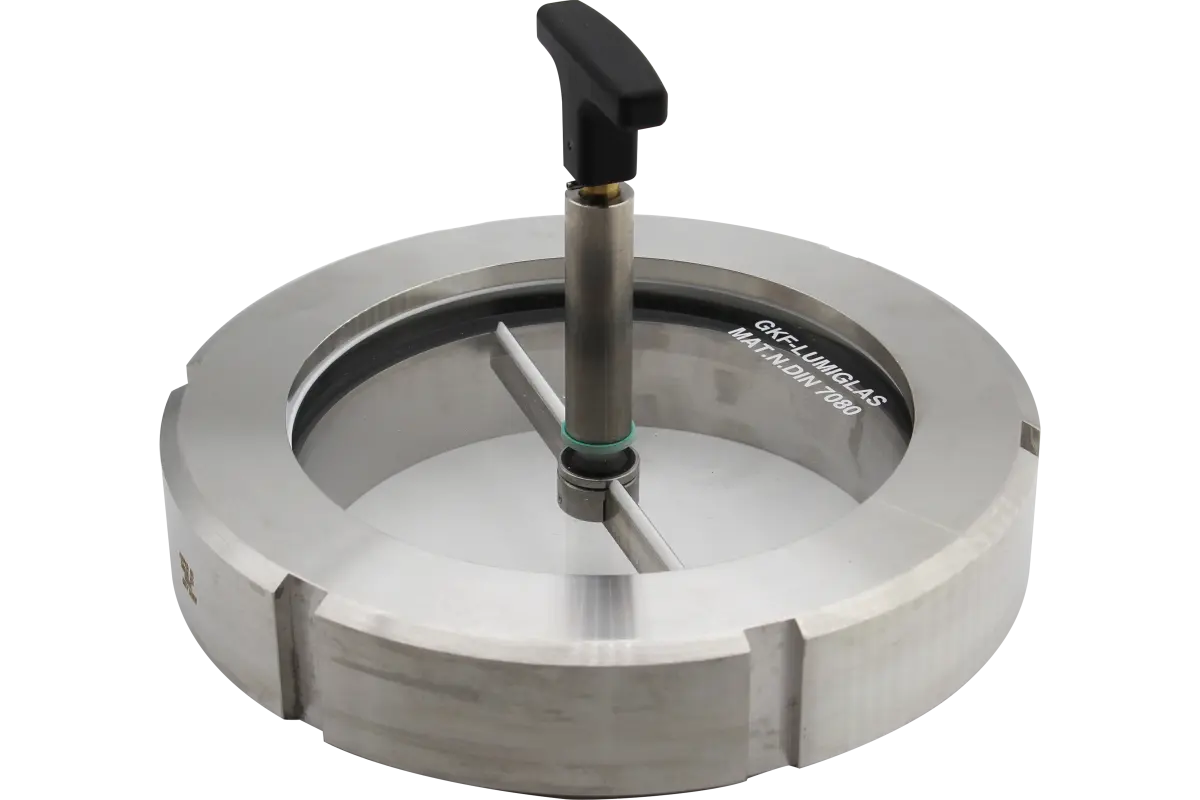

Vidalı Gözetleme Camı Tip 327
SKU: MG-327
Hijyenik uygulamalar için DIN 11851 / EN 10357 uyarınca tasarlanmış Tip 327 vidalı gözetleme camı. DN 25–150, 10 barü'ye kadar ve modele göre 200 °C'ye kadar.
Siparişe / Teklife Kapalı • MG
Bu Ürün Şu An Siparişe Kapalıdır
Bu ürün ve kategorisi geçici olarak sipariş/teklif alımına kapalıdır. Teknik spesifikasyonları, CAD çizimlerini ve ürün detaylarını sergileme amacıyla inceleyebilirsiniz.
Hijyenik uygulamalar için DIN 11851 / EN 10357 uyarınca tasarlanmış Tip 327 vidalı gözetleme camı. DN 25–150, 10 barü'ye kadar ve modele göre 200 °C'ye kadar.
Teknik Veriler
Çizim ve Ölçüler
Vidalı Gözetleme Camı Tip 327
| Dimension | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 |
|---|---|---|---|---|---|---|---|---|---|
| D1 [mm] | 26 | 32 | 38 | 50 | 66 | 81 | 100 | 125 | 150 |
| D2 [mm] | 29 | 35 | 41 | 53 | 70 | 85 | 104 | 129 | 154 |
| D3 [mm] | 63 | 70 | 78 | 92 | 112 | 127 | 148 | 178 | 210 |
| L [mm] | 37 | 40 | 41 | 43 | 48 | 54 | 64 | 58 | 60 |
| Weight [kg] | 0.31 | 0.40 | 0.50 | 0.70 | 1.10 | 1.61 | 2.27 | 3.10 | 5.30 |
* Tüm ölçüler mm cinsindendir.
- Surface Inside Ra ≤ 0.8 μm
Armatür Montaj Yapısı
- 1Slotted nut
- 2Glass cushion
- 3Sight glass
- 4D-Ring gasket
- 5Threaded socket
Hızlı Bakış
Anma Çapı DN
25 · 32 · 40 · 50 · 65 · 80 · 100 · 125 · 150
Anma Basıncı PN
6 · 10
Sıcaklık
80°C · 130°C · 150°C · 180°C · 200°C
